Корпорация Altera — один из крупнейших разработчиков заказных интегральных микросхем (ИС), программируемых логических интегральных микросхем (ПЛИС) и систем на кристалле (СнК). Компания занимается разработкой проектов микросхем на основе языков описания аппаратуры, таких как VHDL и SystemVerilog. Также компания ведет разработку программного обеспечения, предоставляющего пользователям возможность разработки собственных аппаратных и аппаратно-программных средств в рамках маршрута проектирования на базе интегральных микросхем, разрабатываемых компанией. В июне 2015 года была приобретена и стала структурным подразделением корпорации Intel.


Университетская программа (Altera University Program)

Кафедра 304 с 2013 года участвует в Университетской программе корпорации Altera, в рамках которой корпорацией предоставляются аппаратные платформы (стенды), программное обеспечение и методические материалы для проведения лекционных, практических работ по разработке цифровых устройств различной сложности на базе ПЛИС, создаваемых корпорацией.

Предоставляемое аппаратное и программное обеспечение используется для изучения студентами бакалавриата и магистратуры, осуществляющих обучение на кафедре, принципов разработки цифровой схемотехники, разработки специализированных вычислительных систем с использованием языков описания аппаратуры, работы с периферийными устройствами, разработки программного обеспечения встраиваемых систем, а также изучения архитектуры и организации современных вычислительных систем.


Программное обеспечение

Quartus® Software  — Интегрированная среда разработки цифровых интегральных схем, осуществляющая интеграцию программного обеспечения, разрабатываемого как самой компанией, так и сторонними разработчиками программного обеспечения, необходимого для реализации полного маршрута проектирования цифровых интегральных схем.

Quartus® Simulation Tools — Программное обеспечение, входящее в состав Quartus Software и предназначенное для создания пользователем тестовых входных воздействий для модели цифровых устройств с использованием графического редактора.

Qsys System Integration Tool  — Программное обеспечение, входящее в состав Quartus Software и используемое для проектирования и реализации встраиваемых компьютерных систем, включающих в свой состав процессоры, интерфейсы памяти и различные варианты интерфейсов ввода/вывода.

ModelSim® Simulation Software — Программное обеспечение компании Mentor Graphics, являющееся широко используемым инструментом логического моделирования цифровых схем с целью их проверки и отладки. Входит в состав Quartus Software и включает в себя библиотеки для ПЛИС компании Altera.

Altera® Monitor Program — Программное обеспечение, предоставляющее возможности компиляции и отладки программ на языке Ассемблера и языке C для процессоров ARM® Cortex®-A9 и Nios® II.




Аппаратные платформы для обучения и разработки

Более подробные сведения о аппаратных платформах (стендах), используемых в рамках Университетской программы корпорации Altera, можно узнать на сайте производителя (на английском языке), кликнув на изображение интересующего стенда.

Учебный стенд DE1 на базе ПЛИС Altera семейства Cyclone II (в количестве 10 штук)
Учебный стенд DE1 является базовым стендом и идеальным средством для разработки цифровых устройств на базе интегральных микросхем. Стенд может использоваться как для изучения основ цифровой схемотехники и организации вычислительных систем, так и для изучения принципов работы интерфейсов устройств хранения данных, принципов работы со звуковым драйвером и COM-портом. В состав стенда входит:
  • ПЛИС Altera Cyclon II 2C20 с 20 000 логическими элементами
  • 8 Мбайт SDRAM (синхронной динамической памяти с произвольным доступом)
  • 4 Мбайта памяти типа Flash
  • 512 Кбайт SRAM (статической памяти с произвольным доступом)
  • Слот для SD-карты
  • 4 кнопки
  • 10 переключателей
  • 18 светодиодных индикаторов (8 зеленых и 10 красных)
  • 4 семисегментных дисплея
  • 24-битный аудиокодек с аудиовходом, аудиовыходом и входом для микрофона
  • Цифро-аналоговый преобразователь с выходом VGA
  • Интерфейс RS-232 (COM-порт)
  • Разъем PS/2 для подключения мыши и/или клавиатуры
  • Два 40-выводных разъёма типа IDC для пользовательских целей
Учебный стенд DE2-115 на базе ПЛИС Altera семейства Cyclone IV (в количестве 6 штук)
Учебный стенд DE2-115, основным компонентом которого является микросхема ПЛИС EP4CE115 семейства Cyclone IV компании Altera, является средством для обучения процессу разработки сложных цифровых вычислительных систем и устройств обработки данных на базе ПЛИС. Обладая по сравнению с со стендом DE1 большим набором периферийных компонентов и разъемов (Gigabit Ethernet, USB, ТВ-декодер и др.), а также более ресурсоемкой ПЛИС, стенд DE2-115 позволяет реализовывать цифровые устройства широкого круга применения, в том числе системы обработки аудио- и видеоинформации, высокоскоростные сетевые устройства и многоядерные микропроцессорные системы. В состав стенда входит:
  • ПЛИС Altera Cyclon IV EP4CE115 с 114 480 логическими элементами, встроенной памятью объемом 3 888 Кбит, 266 встроенными умножителями (разрядность умножителей 18×18), 4 блока фазовой автоподстройки частоты (PLL)
  • 128 Мбайт SDRAM (синхронной динамической памяти с произвольным доступом)
  • 8 Мбайт памяти типа Flash
  • 2 Мбайта SRAM (статической памяти с произвольным доступом)
  • Слот для SD карты
  • 4 кнопки
  • 18 переключателей
  • 27 светодиодных индикаторов (9 зеленых и 18 красных)
  • 8 семисегментных дисплеев
  • Монохромный LCD дисплей (две строки по 16 символов)
  • 24-битный аудио-кодек с аудиовходом, аудиовыходом и входом для микрофона
  • Цифро-аналоговый преобразователь с выходом VGA
  • Интерфейс RS-232 (COM — порт)
  • Приемник инфракрасных сигналов
  • Два порта Gigabit Ethernet
  • Два порта USB 2.0
  • Разъем PS/2 для подключения мыши и/или клавиатуры
  • Высокоскоростной 172-выводной разъём для подключения модулей расширения HSMC
  • Два 40-выводных разъема типа IDC для пользовательских целей (совмещённых с HSMC)

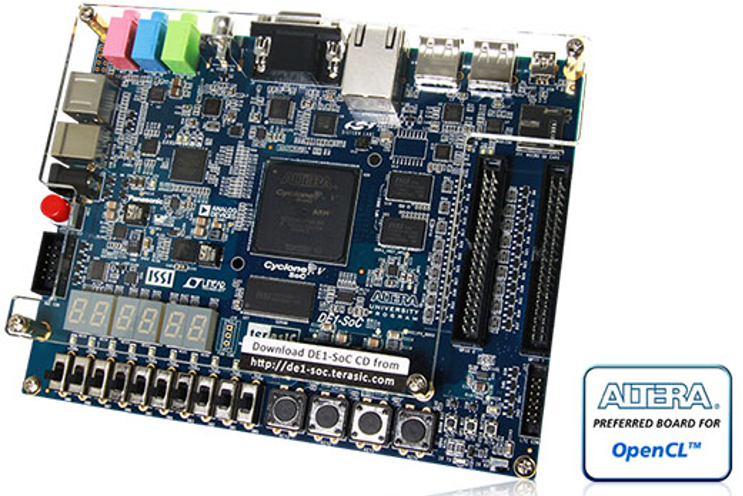

Учебный стенд DE1-SoC на базе ПЛИС Altera семейства Cyclone V SoC (в количестве 11 штук)

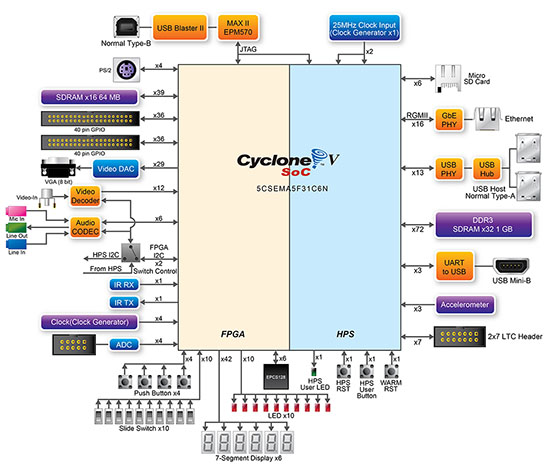

Учебный стенд DE1-SoC представляет собой надежную платформу для разработки аппаратных средств, построенную вокруг системы на кристалле (СнК), включающей в себя современный двухядерный микропроцессор ARM® Cortex®-A9 и область программируемой логики, обеспечивающую максимальную гибкость. В состав стенда входит:
  • ПЛИС Altera Cyclone V SoC 5CSEMA5F31C6 со встроенным двухядерным микропроцессором ARM® Cortex®-A9, 85 000 логических элементов, встроенной памятью объёмом 4 450 Кбит, 266 встроенными умножителями (разрядность умножителей 18×18), 6 блоками фазовой автоподстройки частоты (PLL)
  • 64 Мбайт SDRAM (синхронной динамической памяти с произвольным доступом), подключённой к программируемой логике
  • 2 Гбайта DDR3 SDRAM, подключённой к микропроцессору
  • Слот для SD-карты, подключённый к микропроцессору
  • 4 кнопки, подключённых к программируемой логике
  • 10 переключателей, подключённых к программируемой логике
  • 11 светодиодных индикаторов, подключённых к программируемой логике (10 шт.) и к микропроцессору (1 шт.)
  • 7 семисегментных дисплеев, подключённых к программируемой логике
  • 24-битный аудио-кодек с аудио входом, аудио выходом и входом для микрофона, подключённый к программируемой логике
  • Цифро-аналоговый преобразователь с выходом VGA, подключённый к программируемой логике
  • Приемник инфракрасных сигналов, подключённый к программируемой логике
  • Один порт Gigabit Ethernet, подключённый к микропроцессору
  • Два порта USB 2.0, подключённых к микропроцессору
  • Акселерометр, подключённый к микропроцессору
  • Разъем PS/2 для подключения мыши и/или клавиатуры, подключённый к программируемой логике
  • Два 40-выводных разъёма типа IDC для пользовательских целей, подключённых к программируемой логике
